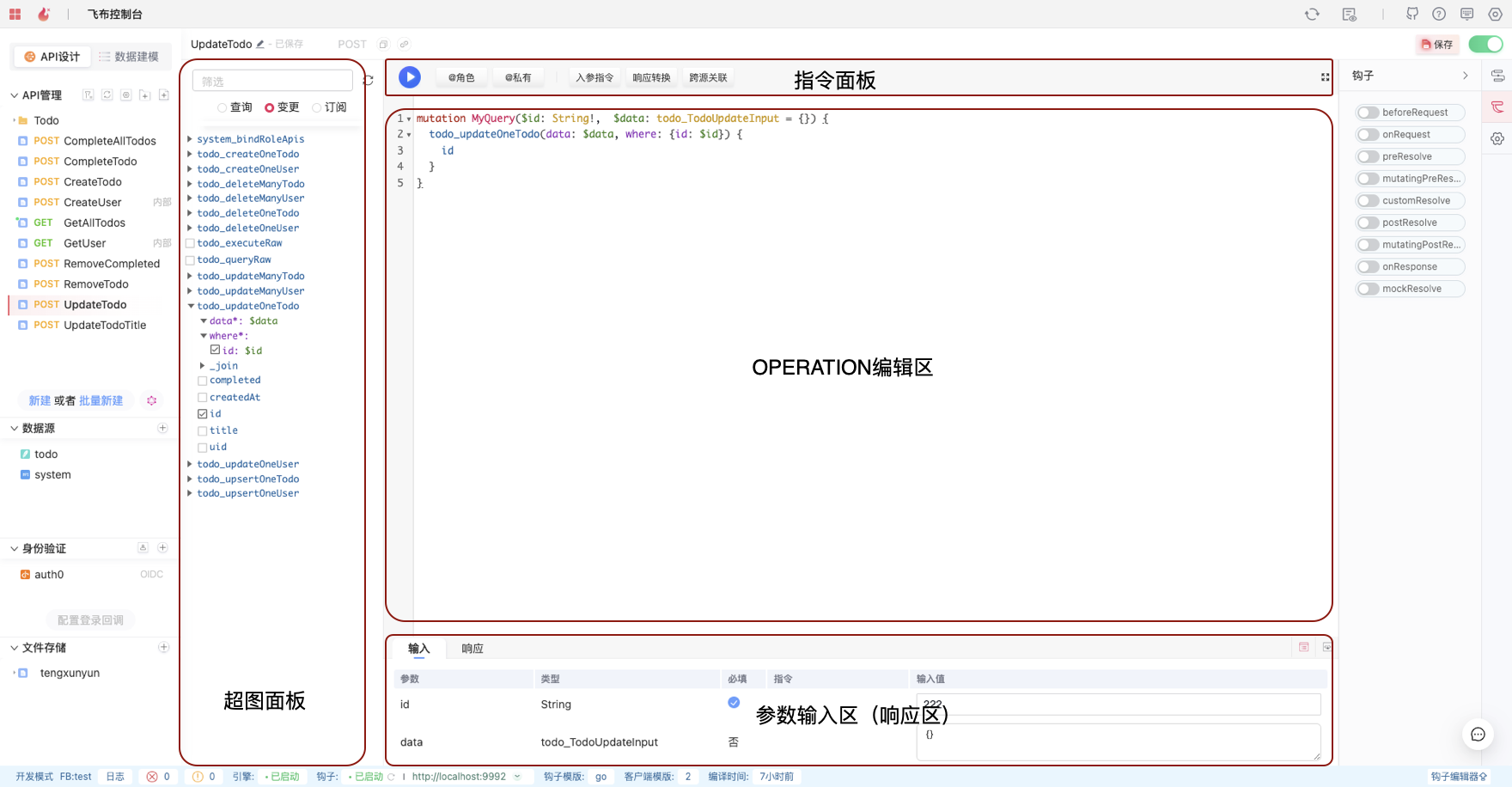

# 可视化构建 首先，我们学习如何可视化构建API。 ## 构建OPERATION 飞布的主功能区基于超图的gql 服务构建，其核心目标是，如何快速构建和测试GraphQL operation。 它包含四部分：超图面板、OPERATION编辑区、指令面板、参数输入区（响应区）。
其中，超图面板和OPERATION编辑区功能类似，且互相联动，都用于构建operation。 超图面板以可视化的方式展示当前项目所有的函数（根字段），勾选函数后可在编辑区生成OPERATION，在operation 编辑区手动修改OPERATION后，也会实时反应在超图面板中。 超图面板的所有”函数“，通过发送 GraphQL内省请求拿到，具体如下： ```bash # 超图服务的gql服务端点是：http://localhost:9123/app/main/graphql curl 'http://localhost:9123/app/main/graphql' \ -H 'Accept: application/json' \ --data-raw '{"query":"\n query IntrospectionQuery {\n __schema {\n \n queryType { name }\n mutationType { name }\n subscriptionType { name }\n types {\n ...FullType\n }\n directives {\n name\n description\n \n locations\n args {\n ...InputValue\n }\n }\n }\n }\n\n fragment FullType on __Type {\n kind\n name\n description\n \n fields(includeDeprecated: true) {\n name\n description\n args {\n ...InputValue\n }\n type {\n ...TypeRef\n }\n isDeprecated\n deprecationReason\n }\n inputFields {\n ...InputValue\n }\n interfaces {\n ...TypeRef\n }\n enumValues(includeDeprecated: true) {\n name\n description\n isDeprecated\n deprecationReason\n }\n possibleTypes {\n ...TypeRef\n }\n }\n\n fragment InputValue on __InputValue {\n name\n description\n type { ...TypeRef }\n defaultValue\n \n \n }\n\n fragment TypeRef on __Type {\n kind\n name\n ofType {\n kind\n name\n ofType {\n kind\n name\n ofType {\n kind\n name\n ofType {\n kind\n name\n ofType {\n kind\n name\n ofType {\n kind\n name\n ofType {\n kind\n name\n }\n }\n }\n }\n }\n }\n }\n }\n "}' \ --compressed ``` 然后，经由[GraphiQL Explorer](https://github.com/OneGraph/graphiql-explorer)渲染为如图所示的函数列表。 此外，参数输入区和响应区用于测试OPERATION。 具体操作步骤如下： 1，在"API管理"面板，新建一个API 2，在"超图面板"找到对应"[函数](/v1.0/he-xin-gai-nian/graphql.md#graphql-operation)"，勾选对应字段，在OPERATION编辑区生成对应的OPERAITON

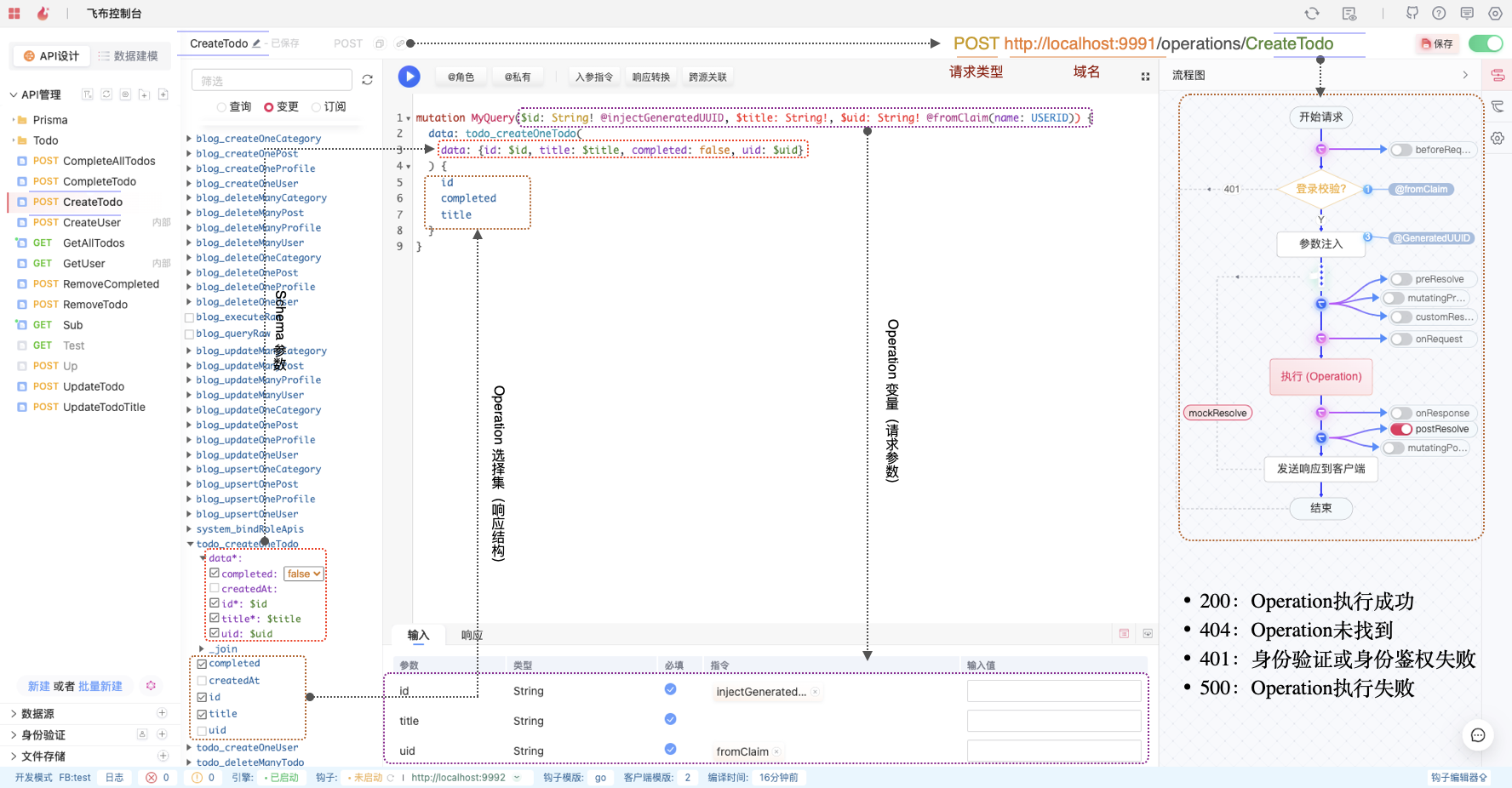

1. 勾选 函数底部蓝色字段，生成为 OPERATION选择集 2. 勾选 函数顶部紫色字段，生成为 OPERATION参数 3. 点击参数后的$符，参数变成 OPERATION 变量 4. 若生成有误，也可以在OPERATION编辑区手动修改 3，在指令面板， 点击对应按钮 为OPERATION增加指令，详情见 [HTTP请求流程指令](/v1.0/ji-chu-ke-shi-hua-kai-fa/api-gou-jian/api-zhi-ling.md) 4，OPERATION构建完毕后，在参数输入区录入OPERATION入参，支持两种模式： 1. 可视化录入：标量正常录入，对象同"源码录入" 2. 源码录入：以JSON的方式录入变量，输入"双引号"可以触发语法提醒 5，最后，点击指令面板的 "测试"按钮，执行该OPERATION，可在“响应”TAB中查看测试结果。 点击“测试”调用的是GraphQL端点，其执行格式为： ```bash curl 'http://localhost:9123/app/main/graphql' -H 'Accept: application/json' --data-raw '{"query":"query MyQuery {\n bg_findFirstPost {\n authorId\n createdAt\n id\n published\n title\n auhor:User {\n email\n id\n name\n role\n }\n }\n}","variables":{},"operationName":"MyQuery"}' --compressed ``` 测试端点仅用于测试 GraphQL OPEARTION 到数据源的执行情况，未兼容指令。除跨源关联指令外，其他指令均不生效，如角色、响应转换和入参指令等。 {% hint style="info" %} 这里的”测试“，不同于复制API链接！！！ {% endhint %} 总的来说，飞布的主功能区就是 gql 服务 控制台的升级版，提供了更加友好的交互。 了解更多，请查看 [主功能区](/v1.0/ji-chu-ke-shi-hua-kai-fa/gai-lan/jie-mian-gai-lan/ke-shi-hua-kai-fa.md#api-guan-li-mian-ban) ## 路由规则 接下来，我们学习Fireboom的路由规则，掌握不同OPERATION 对应的路由。 如上图所示，在根目录下有一个叫做CreateTodo的OPERATION。 {% code title="Todo/CreateTodo.graphql" %} ```graphql mutation MyQuery($title: String = "") { todo_createOneTodo(data: {title: $title}) { id completed title } } ``` {% endcode %} 当我们保存并上线该OPERATION后，复制其链接可以拿到如下URL。 ```bash curl 'http://localhost:9991/operations/Todo/CreateTodo' \ -X POST \ -H 'Content-Type: application/json' \ --data-raw '{"title":"learn fireboom"}' \ --compressed ``` 该URL分为3部分： * 请求类型：POST，规则：MUTATION对应POST；QUERYR对应GET；SUBSCRIPTION对应GET，且左上角会有一个闪电标识。 * 请求域名：[http://localhost:9991，可在](https://docs.fireboom.io/v1.0/ji-chu-ke-shi-hua-kai-fa/api-gou-jian/http:/localhost:9991，可在) 设置->系统->外网地址 中修改 * 请求路径：operations/Todo/CreateTodo，规则为：operations/+目录+OPEARTION名称 下面，我们举一些示例： ### Query Operation {% code title="Page.graphql" %} ```graphql query GetTodoList( $take: Int = 10, $skip: Int = 0, $orderBy: [todo_TodoOrderByWithRelationInput], $query: todo_TodoWhereInput) { data: todo_findManyTodo(skip: $skip take: $take orderBy: $orderBy where: {AND: $query}) { id title completed createdAt } total: todo_aggregateTodo(where: {AND: $query}) @transform(get: "_count.id") { _count { id } } } ``` {% endcode %} 对应为GET请求，复制为普通URL，如下： ```http http://localhost:9991/operations/Page? # GET QUERY 标量入参 take=10&skip=0& # GET QUERY 对象入参 orderBy=[{"createdAt":"asc"}]& query={"title":{"contains":"fireboom"}} ``` 若Query Operation开启了[实时查询](/v1.0/ji-chu-ke-shi-hua-kai-fa/api-gou-jian/shi-shi-cha-xun.md)，则复制为如下URL： ```http # 加上了?wg_live=true后缀 http://localhost:9991/operations/Page?take=10&skip=0&orderBy=[{"createdAt":"asc"}]&query={"title":{"contains":"fireboom"}}& wg_live=true ``` ### Mutation Operation {% code title="Update.graphql" %} ```graphql mutation MyQuery($id: Int!,$update: mysql_TodoUpdateInput!, $create: mysql_TodoCreateInput!) { mysql_upsertOneTodo(create: $create, update: $update, where: {id: $id}) { id } } ``` {% endcode %} 对应为POST请求，复制为curl，如下： ```bash curl 'http://localhost:9991/operations/Lesson0202/Basic/Update' \ -X POST \ -H 'Content-Type: application/json' \ # POST 对象入参 --data-raw '{"id":1,"update":{"completed":{"set":true}},"create":{"title":"测试","completed":false}}' \ --compressed ``` Mutation 特殊标量入参 {% code title="RawExecute.graphql" %} ```graphql mutation MyQuery($parameters: todo_Json = ["beijing", 1]) { todo_executeRaw( query: "UPDATE \"main\".\"Todo\" SET \"title\" = $1 WHERE id=$2" parameters: $parameters ) } ``` {% endcode %} ```bash curl 'http://localhost:9991/operations/Lesson0202/Basic/RawExecute2' \ -X POST \ -H 'Content-Type: application/json' \ # POST 特殊标量JSON 入参 --data-raw '{"parameters":["beijing",1]}' \ --compressed ``` ### Subscription Operation {% code title="Sub.graphql" %} ```graphql subscription MyQuery { gql_messageCreated { content id } } ``` {% endcode %} 对应为GET请求，复制为如下URL： ```http # 加上了?wg_sse=true http://localhost:9991/operations/Sub?wg_sse=true ``` {% hint style="info" %} 复制连接中对应的域名：[http://localhost:9991，需要前往设置->系统](https://docs.fireboom.io/v1.0/ji-chu-ke-shi-hua-kai-fa/api-gou-jian/http:/localhost:9991，需要前往设置->系统) ->外网地址 中修改。 {% endhint %} 更多路由规则，详情查看 [API规范](/v1.0/ji-chu-ke-shi-hua-kai-fa/api-gou-jian/ke-shi-hua-gou-jian/api-gui-fan.md) ## 状态码 最后，我们学习下状态码。 OPERATION上线后，将被编译为REST API。当用户访问接口时，其对应HTTP流程如上图右侧所示。 常见状态码有如下几种： * 200：Operation执行成功 * 500：Operation执行失败，例如：数据源无法访问时 * 404：Operation未找到，访问未上线或不存在的OPERATION * 401：身份验证或身份鉴权失败，例如OPEARTION开启了授权登录或使用了[ fromclaim指令](/v1.0/ji-chu-ke-shi-hua-kai-fa/api-gou-jian/api-zhi-ling.md#fromclaim) --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://docs.fireboom.io/v1.0/ji-chu-ke-shi-hua-kai-fa/api-gou-jian/ke-shi-hua-gou-jian.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
